Буржуйка из газового баллонаПрекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро.

Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Оглавление:

Делаем печку буржуйку своими руками

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Изготавливаем_печку_буржуйку

Печки буржуйки бывают разных видов, но суть одна

  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Буржуйка домашнего использования

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

  • Из двух газовых баллонов, установленных перпендикулярно, один на другой;
  • ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Чертеж буржуйки из газового баллонаКроме них будут нужны:

  • Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
  • Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
  • Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
  • Труба дымохода. Ее диаметр должен составлять 9-10 см.
  • Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
  • Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Обесвреживаем баллон для дальнейшей работы

Заполняем водой и оставляем на сутки

  • Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
  • Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
  • Баллон готов к использованию.

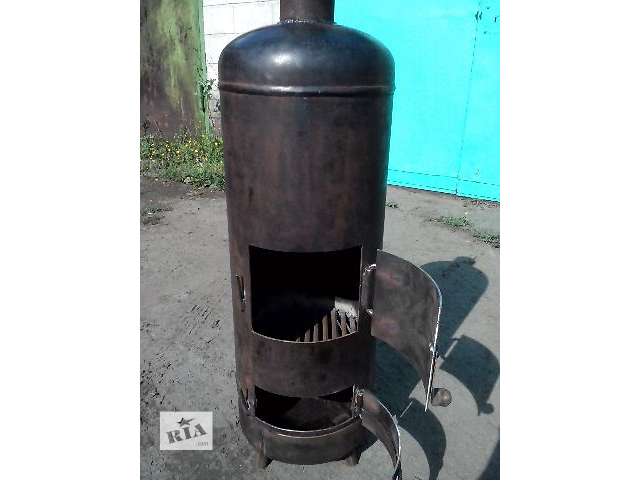

Буржуйка вертикальная из газового баллона

Разметка буржуйки из баллона

Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Чертеж деталей бужуйкиВерхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.Буржуйка из двух газовых баллонов

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Сверлим вентиляцию мини буржуйкиСамое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Буржуйка из бочкиПечка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Печь вертикальная из бочки- буржуйкаБочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Печь буржуйка из бочки своими рукамиКолосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Печь буржуйка гномКомпактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки буржуйки гном

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Буржуйка на дровах гном схемаВторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Самая эффективаня печь буржуйкаСобираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.
