  • 18.03.2015, 00:01 #1

    По умолчанию Отвал для уборки снега на УАЗ469

    Попалась вечером фотография старая) Был у меня лет 5-6 назад уазка старенький, коего выкупил по цене металлолома при попытке его сдачи в одноименный пункт приема
    Вот такой девайс я сваял на него, став председателем гаражного кооператива и узнав цены на уборку снега :D На фото - первый вариант, который впоследствии не раз дорабатывался и многие недочеты были устранены. Но концептуально - он.
    Видео: http://rutube.ru/video/faa7a4e4c5de7...aa6413abda0b3/





    Ответить с цитированием Ответить с цитированием
  • 19.03.2015, 21:23 #2

    По умолчанию

    Задумался как то о подобном девайсе... когда застревал по дороге к даче. В результате остановился на колёсах побольше

    Ответить с цитированием Ответить с цитированием
  • 20.03.2015, 08:49 #3

    По умолчанию

    В годы моей буйной молодости, имел дачу, дорогу собирался к ней строить, ибо ездил на БМВ, а итоге купил первую свою Ниву!

    Ответить с цитированием Ответить с цитированием
  • 14.03.2016, 16:34 #4

    По умолчанию

    Поскольку на этом я не успокоился и тема имеет развитие - пофлудю малость еще)
    Лёнь, подкорректируй, плз, название темы чтобы не плодить - Отвал для уборки снега на жып, что ли (если не против). Поскольку теперь он может устанавливаться практически на любую рамную машину. На кузовные - с определенными оговорками.
    При довольно негуманной эксплуатации зима пережита без поломок, так что девайс имеет право на жизнь ;)
    Отвал в работе:
    Установка на машину:

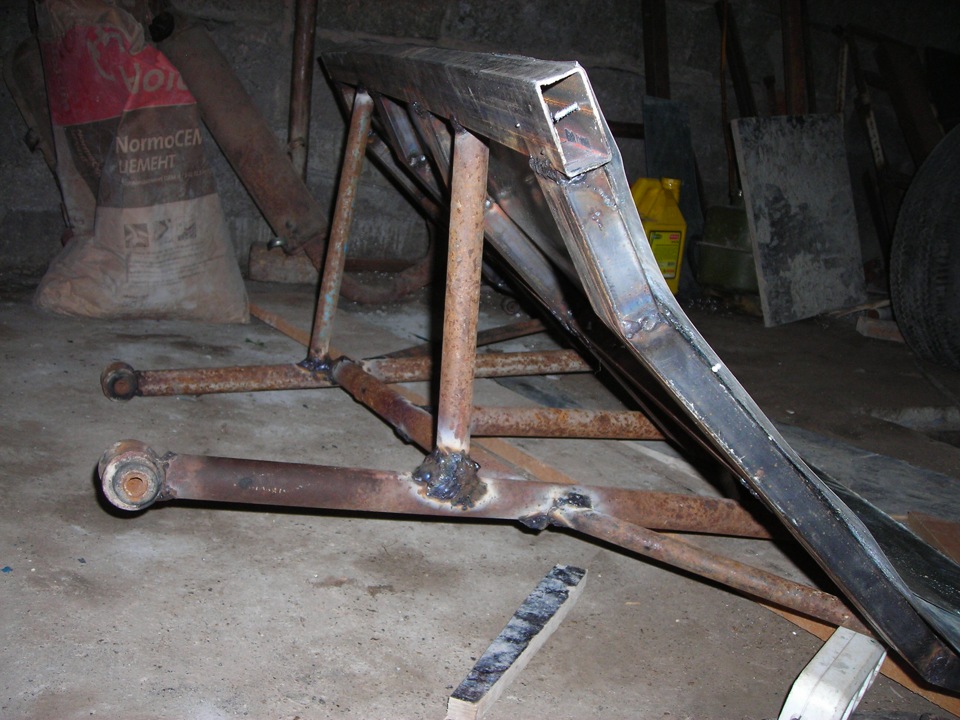

    Конструкция и управление:
    Снятие для транспортировки, демонтаж:
    Проход по целине- глубина 30-40 см.
    Видео наезда на препятствие. Препятствие - камень или кусок бетона, габаритами примерно 400х300х150мм, под снегом, был примерзший.
    Отвал может устанавливаться почти на все марки внедорожников - на УАЗы, на Toyota - Land Cruiser, Hilux, Surf, 4Runner, на модели Nissan, Mitsubishi и многие другие.

    На уборку просторной площадки возле дома, к примеру, роторным ручным снегоуборщиком понадобится 1-2 часа, отвалом - 5 минут.

    Отвал выполнен с большим запасом по прочности. Стальной лист толщиной 3мм армирован каркасом профильной трубы 60х30 и ребрами жесткости.

    Нижняя часть оснащена толстой полосой толщиной 20мм из монолитной резины, позволяющая уверенно убирать плотный снег и не повреждать поверхность.

    Cистема управляемого подвеса - из профильных труб 40х40 и 50х50х3. "Пальцы" шарнирных соединений - из Сталь40Х позволяют не только выдерживать приличные нагрузки.

    И в считанные минуты полностью или частично разобрать отвал и погрузить его для перевозки.

    Вес отвала в сборе составляет около 100кг и создает достаточное усилие прижима его к поверхности дороги. При этом регулируемый угол атаки позволяет либо более активно "соскребать" снег с дороги, либо чистить на большой скорости.

    Длина подвеса не позволяет отвалу "подворачиватся" под машину, повреждая конструкцию подвеса и раму машины.
    Отвал позволяет разворачивать его влево- прямо- вправо под большим диапазоном углов. Фиксация поворота осуществляется двумя "пальцами" в течении минуты.

    Для крепления снегового отвала на машине требуется закрепить всего два кронштейна. В дальнейшем нужно будет вставить подвес отвала в них и зафиксировать шплинтами. Так же легко он и снимается обратно. Все операции может выполнить один человек.

    Для управления подъемом- опусканием отвала потребуется лебедка

    Ответить с цитированием Ответить с цитированием
  • 16.11.2016, 22:14 #5

    По умолчанию

    О, у меня такой же))

    Изображения Изображения
    • Тип файла: jpg IMG_0677.JPG (194.6 Кб, 23 просмотров)
    Ответить с цитированием Ответить с цитированием
  • 17.11.2016, 22:10 #6

    По умолчанию

    Офигенная штука! Был бы у меня домик в деревне - точно б заинтересовался

    Ответить с цитированием Ответить с цитированием
  • 19.11.2016, 14:37 #7

    По умолчанию

    Стало быть нужно домиком обзаводиться😉

    Ответить с цитированием Ответить с цитированием
  • 19.11.2016, 20:00 #8

    По умолчанию

    Паша, вещь просто офигенная! А у тебя не осталось чертежей или, хотя бы, эскизов?

    Ответить с цитированием Ответить с цитированием
  • 28.11.2016, 13:47 #9

    По умолчанию

    ЦитатаСообщение от Игорь Хундай Посмотреть сообщение

    Паша, вещь просто офигенная! А у тебя не осталось чертежей или, хотя бы, эскизов?

    Спасибо, стараюсь) Я их делаю под заказ на разные машины. Конструктивные решения все на фото-видео видны, общие габариты тоже не секрет, спрашивай, какие нужны- напишу. А рабочие чертежи выкладывать не готов - это мой хлеб ;)
    Но приехать, к примеру, посмотреть, померить и зарисовать - можно. При условии нераспространения.
    Объясню, в чем основная причина.
    Почти все варианты этих изделий в сети - с грубыми ошибками и невозможностью тонкой регулировки "под себя". Джип - не трактор, а легковая машина в первую очередь. И конструкция подвеса должна так же проектироваться с этим учетом. И места деформации/среза шплинтов, и углы регулировки атаки, и углы подвеса в зависимости от высоты рамы над землей.
    А сделать "вилку а-ля Беларусь" сможет и "сварщик дядя Вася" в соседнем ГСК.. Потому и стоимость зачастую сильно разниться. Ответить с цитированием Ответить с цитированием
  • 29.11.2016, 00:10 #10

    По умолчанию

    ЦитатаСообщение от Alkopone Посмотреть сообщение

    Стало быть нужно домиком обзаводиться😉

    Теперь есть причина купить домик. Чтобы был повод купить отвал, и, следовательно, большой внедорожник, на который его цеплять
    На Тагера наверное тоже можно, но на 80-ку лучше Ответить с цитированием Ответить с цитированием
  • 29.11.2016, 00:26 #11

    По умолчанию

    ЦитатаСообщение от Белый Медведь Посмотреть сообщение Теперь есть причина купить домик. Чтобы был повод купить отвал, и, следовательно, большой внедорожник, на который его цеплять
    На Тагера наверное тоже можно, но на 80-ку лучше Вот два петуха,
    Которые будят того пастуха,
    Который бранится с коровницей строгою,
    Которая доит корову безрогую,
    Лягнувшую старого пса без хвоста,
    Который за шиворот треплет кота,
    Который пугает и ловит синицу,
    Которая часто ворует пшеницу,
    Которая в темном чулане хранится
    В доме,
    Который построил Джек.
    (с) С.Я.МаршакОтветить с цитированием Ответить с цитированием
  • 30.11.2016, 18:55 #12

    По умолчанию

    Домик есть. И снег чистить уже тяжеловато, да вот места у меня, не разгонишся с отвалом.

    Ответить с цитированием Ответить с цитированием
  • 16.09.2017, 15:50 #13

    По умолчанию

    А на сузуку, маленький какой-нить? Сколько стоит?

    Ответить с цитированием Ответить с цитированием
  • 18.09.2017, 00:40 #14

    По умолчанию

    ЦитатаСообщение от maekel Посмотреть сообщение

    А на сузуку, маленький какой-нить? Сколько стоит?

    А это хорошая задача. В качестве пилотного проекта готов взяться за реализацию за половину стоимости - в пределах 18тр. Подробности обсудим, т.+7-920-745-71-65 Ответить с цитированием Ответить с цитированием
  • 18.09.2017, 09:36 #15

    По умолчанию

    А кстати вопрос. Паша, а как отвал относится к отсутствию дороги? В смысле если внизу не ровный асфальт, а неровный гравий с переменным рельефом в лучшем случае...

    Ответить с цитированием Ответить с цитированием
  • 18.09.2017, 13:03 #16

    По умолчанию

    ЦитатаСообщение от Cosinus1024 Посмотреть сообщение

    А кстати вопрос. Паша, а как отвал относится к отсутствию дороги? В смысле если внизу не ровный асфальт, а неровный гравий с переменным рельефом в лучшем случае...

    Как и любой другой отвал - некомфортно)) Зависит от величины препятствия, угла захода и его профиля.
    Вот видео наезда на примерзший кусок бордюра:
    https://youtu.be/kutXt9N-pY0 Ответить с цитированием Ответить с цитированием
  • 18.09.2017, 13:05 #17

    По умолчанию

    А вот - отчет пользователя по результатам 2х лет. В том числе и по гравию
    https://www.youtube.com/watch?v=MXQ3...BpzEJsRy&t=37s

    Ответить с цитированием Ответить с цитированием
  • 06.11.2017, 16:54 #18

    По умолчанию

    ЦитатаСообщение от Alkopone Посмотреть сообщение

    А это хорошая задача. В качестве пилотного проекта готов взяться за реализацию за половину стоимости - в пределах 18тр. Подробности обсудим, т.+7-920-745-71-65

    Буду деньги копить, может к следующей осени. Ответить с цитированием Ответить с цитированием
